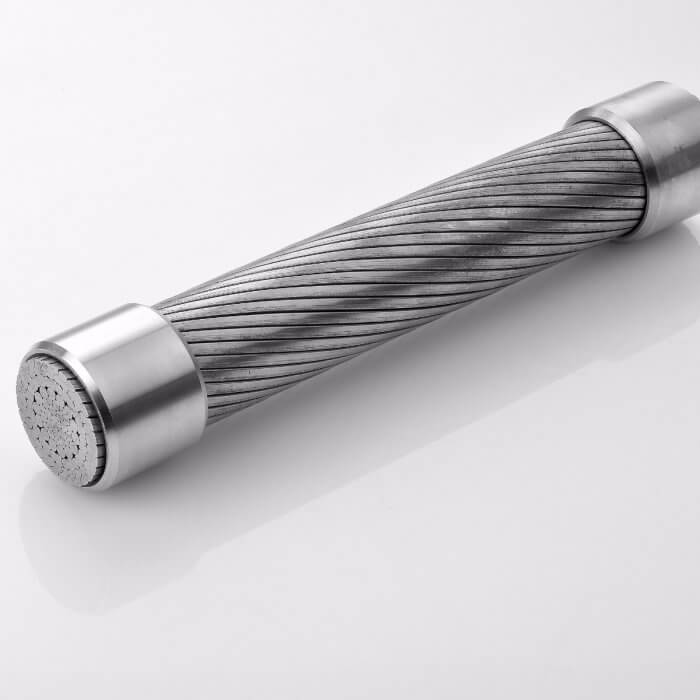

Vollverschlossenes Führungsseil (VVS)
Vollverschlossenes Führungsseil aus verschleißfesten hochqualitativen Materialen mit spannungsfreiem Seilverband dank STRESSLESS Technologie
Specifikationer
- Rechts- oder linksgängig, verzinkt und blank
- Konstruktions-Beispiel: Spezifikationen: 44 mm = 1–6–12–10/10–24Z
- Zertifizierung: EN12385-7; Weitere Zertifikate gerne auf Anfrage
Das vollverschlossene Führungsseil von TEUFELBEGRER ist mit der STRESSLESS Technologie ausgestattet. Das Seil ist sowohl bei Trommelförderanlagen als auch bei Friktionsförderanlagen weltweit sehr erfolgreich im Einsatz.
Sollten einmal Drahtbrüche in der Außenlage entstehen, stellt der durch die STRESSLESS Technologie spannungsfreie Seilverband sicher, dass sämtliche Drähte weiterhin im Seilverband verharren. Damit ist ein sicherer und ungestörter Betrieb weiterhin möglich.
Dieses, aus verschleißfesten hochqualitativen Materialien hergestellte Stahlseil kann individuell an die jeweiligen Bedürfnisse angepasst werden, um so in Bezug auf Lebensdauer, Bruchlast etc. eine optimale Gewichtung zu erreichen.
Die Vorteile des vollverschlossenen Führungsseiles mit STRESSLESS Technologie sind somit:
- Große verschleißfeste Außendrähte
- Sehr geringe Dehnung
- Geschlossene runde Seiloberfläche gewährleistet beste Führungseigenschaften
- Dank STRESSLESS Technologie bleiben beim Auftreten von Drahtbrüchen in der Außenlage diese im Seilverband (ungestörter und sicherer Weiterbetrieb möglich)
- Drehungsfrei und damit sicher und einfach zu installieren
- Optimal aufeinander abgestimmte Drahtdimensionen um Rohr- bzw. Gewölbebildungen im Seilinneren zu vermeiden
- Extrem widerstandsfähig gegen äußere Umwelteinflüsse und Verschmutzungen dank der geschlossenen Seiloberfläche
| Durchmesser | Gewicht | Mindestbruchkräfte | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Festigkeitsklasse 1080 N/mm² | Festigkeitsklasse 1180 N/mm² | Festigkeitsklasse 1270 N/mm² | |||||||
| [mm] | [inch] | [kg/m] | [lbs/ft] | [kN] | [lbf] | [kN] | [lbf] | [kN] | [lbf] |
| 28 | 4,47 | 3,01 | 493 | 110 814 | 539 | 121 074 | 580 | 130 309 | |
| 30 | 5,13 | 3,45 | 566 | 127 210 | 618 | 138 988 | 665 | 149 589 | |
| 32 | 1 1/4" | 5,84 | 3,93 | 644 | 144 736 | 703 | 158 138 | 757 | 170 199 |
| 34 | 6,60 | 4,43 | 727 | 163 394 | 794 | 178 523 | 855 | 192 139 | |
| 36 | 7,39 | 4,97 | 815 | 183 182 | 890 | 200 143 | 958 | 215 408 | |
| 38 | 1 1/2" | 8,24 | 5,54 | 908 | 204 101 | 992 | 222 999 | 1 068 | 240 007 |
| 40 | 9,13 | 6,13 | 1 006 | 226 151 | 1 099 | 247 090 | 1 183 | 265 936 | |
| 42 | 1 5/8" | 10,06 | 6,76 | 1 109 | 249 331 | 1 212 | 272 417 | 1 304 | 293 195 |
| 44 | 11,10 | 7,46 | 1 224 | 275 166 | 1 337 | 300 581 | 1 439 | 323 511 | |
| 45 | 1 3/4" | 11,50 | 7,73 | 1 266 | 284 608 | 1 383 | 310 900 | 1 489 | 334 785 |
| 48 | 13,14 | 8,83 | 1 449 | 325 657 | 1 583 | 355 810 | 1 703 | 382 948 | |
| 50 | 14,26 | 9,58 | 1 572 | 353 360 | 1 717 | 386 079 | 1 848 | 415 525 | |
| 52 | 15,43 | 10,37 | 1 700 | 382 194 | 1 858 | 417 583 | 1 999 | 449 432 | |
| 53 | 16,03 | 10,77 | 1 766 | 397 035 | 1 930 | 433 798 | 2 077 | 466 884 | |
| 54 | 2 1/8" | 16,64 | 11,18 | 1 833 | 412 159 | 2 003 | 450 322 | 2 156 | 484 669 |
| 56 | 17,89 | 12,02 | 1 972 | 443 255 | 2 154 | 484 297 | 2 319 | 521 235 | |
| 58 | 19,19 | 12,90 | 2 115 | 475 481 | 2 311 | 519 507 | 2 487 | 559 131 | |
| 60 | 2 3/8" | 20,54 | 13,80 | 2 263 | 508 839 | 2 473 | 555 953 | 2 662 | 598 357 |
