RED 1
Fit für den Einsatz

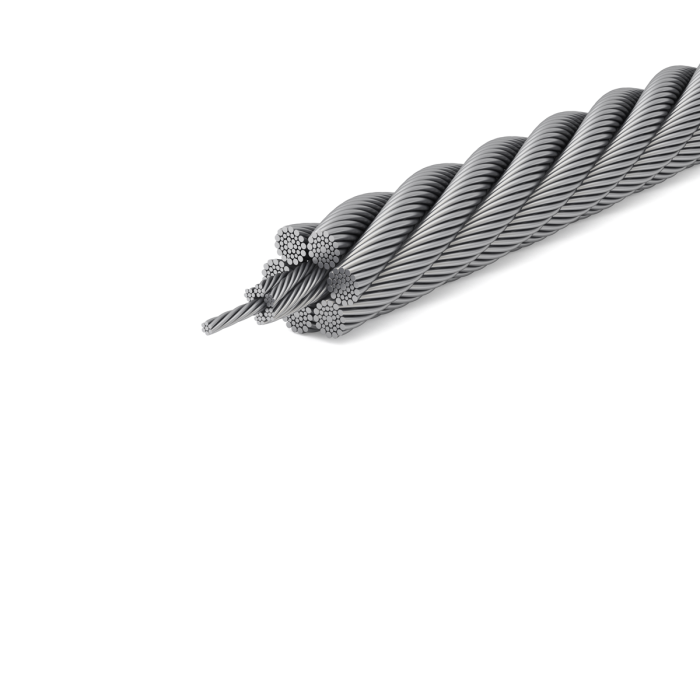

Das universell einsetzbare Drahtseil (6x36-Klasse) innerhalb des Teufelberger-Redaelli-Produktportfolios.
Specifikationer
- Kreuzschlagausführung, rechts- oder linksgängig
- 10 - 40 mm: 6 x 36WS - IWRC, RCN 09
- 42 - 54 mm: 6 x 41WS - IWRC, RCN 11
- Auf Anfrage erhältlich: Ausführung mit plastifiziertem Stahlkern - Red1P
- Verwendung ohne Seilwirbel
Das universell einsetzbare Drahtseil (6x36-Klasse) innerhalb des Teufelberger-Redaelli-Produktportfolios. Es erfüllt die Forderung nach höchster Zuverlässigkeit und konstanter Qualität, da es ausschließlich aus in Europa produzierten Drähten hergestellt wird. Zuverlässig und leicht zu handhaben. Geeignet für alle gängigen Seilanwendungen.
Vorteile
- Konstante Qualität: Europäische Fertigungsstandards
- Erste Wahl für Auslegerzugseile: hergestellt aus hochwertigen Drähten
- Reduzierter Installations- und Wartungsaufwand: starke Schmierung während jedes Produktionsschritts
| Konstruktion | Durchmesser | Gewicht | Mindestbruchkraft | |||||
|---|---|---|---|---|---|---|---|---|
| 1770 N/mm² | 1960 N/mm² | |||||||
| [mm] | [inch] | [kg/m] | [lbs/ft] | [kN] | [lbf] | [kN] | [lbf] | |
| 6x36WS-IWRC | 16 | ⁵/8 | 1.09 | 0.73 | 177 | 39,762 | 196 | 44,031 |
| 6x36WS-IWRC | 18 | 1.38 | 0.93 | 224 | 50,324 | 248 | 55,726 | |
| 6x36WS-IWRC | 19 | 3/4 | 1.53 | 1.03 | 249 | 56,071 | 276 | 62,090 |
| 6x36WS-IWRC | 20 | 1.70 | 1.14 | 276 | 62,129 | 306 | 68,798 | |
| 6x36WS-IWRC | 22 | 2.06 | 1.38 | 334 | 75,176 | 370 | 83,246 | |
| 6x36WS-IWRC | 22.23 | 7/8 | 2.10 | 1.41 | 341 | 76,721 | 378 | 84,957 |
| 6x36WS-IWRC | 24 | 2.45 | 1.65 | 398 | 89,466 | 441 | 99,069 | |
| 6x36WS-IWRC | 25.40 | 1 | 2.74 | 1.84 | 446 | 100,208 | 494 | 110,964 |
| 6x36WS-IWRC | 26 | 2.87 | 1.93 | 467 | 104,998 | 517 | 116,269 | |
| 6x36WS-IWRC | 28 | 3.33 | 2.24 | 542 | 121,772 | 600 | 134,844 | |
| 6x36WS-IWRC | 28.58 | 1 1/8 | 3.47 | 2.33 | 564 | 126,825 | 625 | 140,439 |
| 6x36WS-IWRC | 30 | 3.83 | 2.57 | 622 | 139,790 | 689 | 154,796 | |
| 6x36WS-IWRC | 31.75 | 1 1/4 | 4.28 | 2.88 | 696 | 156,574 | 771 | 173,382 |
| 6x36WS-IWRC | 32 | 4.35 | 2.92 | 707 | 159,050 | 783 | 176,123 | |
| 6x36WS-IWRC | 34 | 4.91 | 3.30 | 779 | 175,217 | 863 | 194,026 | |
| 6x36WS-IWRC | 36 | 5.51 | 3.70 | 874 | 196,437 | 968 | 217,524 | |
| 6x36WS-IWRC | 38 | 1 1/2 | 6.14 | 4.13 | 974 | 218,870 | 1,078 | 242,364 |
| 6x36WS-IWRC | 40 | 6.80 | 4.57 | 1,079 | 242,515 | 1,195 | 268,548 | |
| 6x41WS-IWRC | 42 | 7.50 | 5.04 | 1,160 | 260,757 | 1,290 | 289,969 | |
| 6x41WS-IWRC | 44 | 8.23 | 5.53 | 1,273 | 286,183 | 1,416 | 318,243 | |
| 6x41WS-IWRC | 44.45 | 1 3/4 | 8.40 | 5.64 | 1,299 | 292,066 | 1,445 | 324,786 |
| 6x41WS-IWRC | 46 | 8.99 | 6.04 | 1,391 | 312,790 | 1,547 | 347,831 | |
| 6x41WS-IWRC | 48 | 9.79 | 6.58 | 1,515 | 340,581 | 1,685 | 378,735 | |
| 6x41WS-IWRC | 50 | 10.60 | 7.12 | 1,644 | 369,554 | 1,828 | 410,954 | |
| 6x41WS-IWRC | 50.80 | 2 | 11.00 | 7.39 | 1,697 | 381,474 | 1,887 | 424,210 |
| 6x41WS-IWRC | 52 | 11.50 | 7.73 | 1,778 | 399,710 | 1,977 | 444,488 | |
| 6x41WS-IWRC | 54 | 2 1/8 | 12.40 | 8.33 | 1,800 | 404,620 | 2,015 | 453,099 |
Typing errors and technical changes reserved. The data are typical values without warranty or guarantee. For questions we are always at your disposal.
