EVOLUTION QS816V
Extreme Widerstandsfähigkeit gegen negative äußere Einflüsse und überragende Allrounder-Eigenschaften zeichnen dieses Seil aus.
Specifikationer
- Kreuz- oder Gleichschlagausführung, rechts- oder linksgängig
- 10–42 mm: 8 x K26WS – EPIWRC (K), RCN 0 9
- 44–50 mm: 8 x K31WS – EPIWRC (K), RCN 11
- 52–70 mm: 8 x K42WS – EPIWRC (K), RCN >13
- Einsatz ohne Seilwirbel
✔ Mehrlagenwicklung
✔ PLASTFILL®
✔ SUPERFILL®

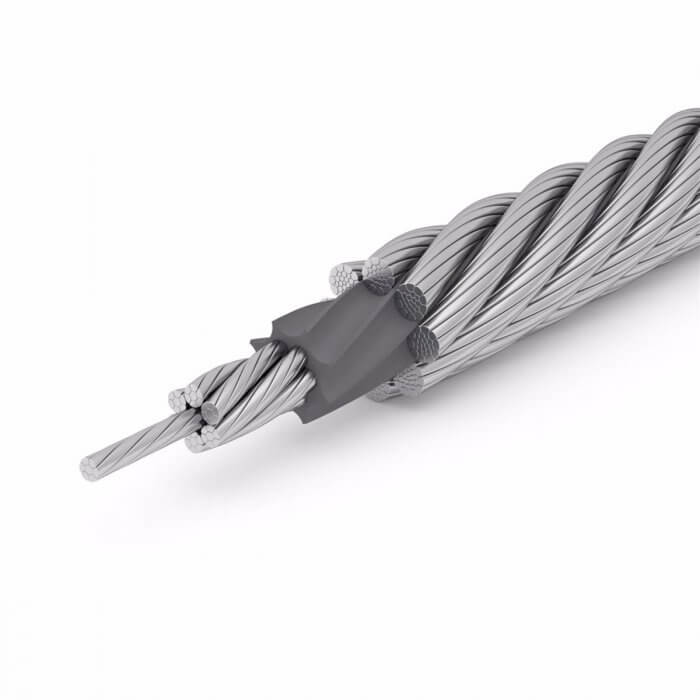

Betriebssicherheit und Zuverlässigkeit spielen für Seile die auf Schiffen und Schwimmkranen weltweit im Einsatz sind und permanent extremen Bedingungen ausgesetzt sind eine besondere Rolle. Außerdem bietet das EVOLUTION QS816V(G) hervorragenden Allround-Eigenschaften, Robustheit und Widerstandsfähigkeit. Möglich mach das die spezielle Seilkonstruktion mit der PLASTFILL® Einlage zum Schutz des Innenseils.
Die Vorteile des EVOLUTION QS816V:
- Zuverlässigkeit und Sicherheit im Betrieb durch die hohe Widerstandsfähigkeit des Seiles bei sehr hohen Ist- und Mindestbruchkräften durch die SUPERFILL®- Verdichtung
- Lange Lebensdauer auf Grund der verschleißoptimierten Konstruktion und der PLASTFILL® - Einlage für einen perfekten Zustand des Innenseiles
- Hervorragende Wickeleigenschaften in der Mehrlagenwicklung dank der hohen Querdruckformstabilität
- Geringer Verschleiß auch in der Mehrlagenwicklung durch die SUPERFILL®- Verdichtung von allen Litzen
| Produktname | Durchmesser | Gewicht | Mindestbruchkräfte | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Festigkeitsklassen 1770 N/mm² | Festigkeitsklassen 1960 N/mm² | Festigkeitsklassen 2160 N/mm² | ||||||||
| [mm] | [inch] | [kg/m] | [lbs/ft] | [kN] | [lbs] | [kN] | [lbs] | [kN] | [lbs] | |
| QS 816 V(G) | 10 | 0,46 | 0,31 | 81 | 18 210 | 89 | 20 008 | 98 | 22 031 | |
| QS 816 V(G) | 11 | 7/16 | 0,55 | 0,37 | 97 | 21 806 | 107 | 24 055 | 118 | 26 527 |
| QS 816 V(G) | 12 | 0,69 | 0,46 | 117 | 26 303 | 129 | 29 000 | 143 | 32 148 | |
| QS 816 V(G) | 13 | 0,81 | 0,54 | 141 | 31 698 | 156 | 35 070 | 172 | 38 667 | |
| QS 816 V(G) | 14 | 9/16 | 0,93 | 0,62 | 162 | 36 419 | 179 | 40 241 | 198 | 44 512 |
| QS 816 V(G) | 15 | 1,06 | 0,71 | 185 | 41 590 | 205 | 46 086 | 226 | 50 807 | |
| QS 816 V(G) | 16 | 5/8 | 1,20 | 0,81 | 210 | 47 210 | 232 | 52 156 | 256 | 57 551 |
| QS 816 V(G) | 17 | 1,35 | 0,91 | 235 | 52 830 | 261 | 58 675 | 287 | 64 520 | |
| QS 816 V(G) | 18 | 1,55 | 1,04 | 263 | 59 125 | 291 | 65 419 | 321 | 72 164 | |
| QS 816 V(G) | 19 | 3/4 | 1,71 | 1,15 | 302 | 67 892 | 335 | 75 311 | 369 | 82 954 |
| QS 816 V(G) | 20 | 1,89 | 1,27 | 330 | 74 187 | 365 | 82 055 | 402 | 90 373 | |
| QS 816 V(G) | 21 | 2,15 | 1,44 | 374 | 84 079 | 414 | 93 071 | 457 | 102 738 | |
| QS 816 V(G) | 22 | 7/8 | 2,34 | 1,57 | 408 | 91 722 | 451 | 101 389 | 497 | 111 730 |
| QS 816 V(G) | 23 | 2,54 | 1,70 | 445 | 100 040 | 492 | 110 606 | 543 | 122 071 | |
| QS 816 V(G) | 24 | 2,75 | 1,85 | 467 | 104 986 | 517 | 116 226 | 570 | 128 141 | |
| QS 816 V(G) | 25 | 1,00 | 2,97 | 1,99 | 518 | 116 451 | 574 | 129 040 | 633 | 142 304 |
| QS 816 V(G) | 26 | 3,19 | 2,14 | 555 | 124 769 | 615 | 138 257 | 678 | 152 420 | |
| QS 816 V(G) | 27 | 3,51 | 2,36 | 595 | 133 761 | 659 | 148 149 | 727 | 163 436 | |
| QS 816 V(G) | 28 | 3,76 | 2,52 | 656 | 147 475 | 726 | 163 211 | 800 | 179 847 | |
| QS 816 V(G) | 28,57 | 1 1/8 | 3,98 | 2,67 | 672 | 151 072 | 745 | 167 483 | 820 | 184 343 |
| QS 816 V(G) | 29 | 4,04 | 2,71 | 694 | 156 017 | 768 | 172 653 | 847 | 190 413 | |
| QS 816 V(G) | 30 | 4,37 | 2,93 | 764 | 171 754 | 846 | 190 188 | 897 | 201 654 | |
| QS 816 V(G) | 32 | 1 1/4 | 4,90 | 3,29 | 864 | 194 235 | 957 | 215 142 | 1 072 | 240 995 |
| QS 816 V(G) | 34 | 5,59 | 3,75 | 945 | 212 444 | 1 046 | 235 150 | 1 153 | 259 205 | |
| QS 816 V(G) | 36 | 6,36 | 4,27 | 1 071 | 240 770 | 1 186 | 266 623 | 1 284 | 288 655 | |
| QS 816 V(G) | 38 | 1 1/2 | 7,03 | 4,72 | 1 222 | 274 717 | 1 354 | 304 391 | 1 431 | 321 702 |
| QS 816 V(G) | 40 | 7,81 | 5,24 | 1 342 | 301 694 | 1 486 | 334 066 | 1 545 | 347 330 | |
| QS 816 V(G) | 42 | 8,60 | 5,77 | 1 482 | 333 167 | 1 641 | 368 911 | 1 736 | 390 268 | |
Typing errors and technical changes reserved. The data are typical values without warranty or guarantee. For questions we are always at your disposal.
