EVOLUTION QS816V
Maximale Bruchkräfte
Mit extremer Widerstandsfähigkeit gegen negative äußere Einflüsse und überragenden Allrounder-Eigenschaften überzeugt das Seil im Hoch- und Tiefbau.
Specifikationer
— Kreuz- oder Gleichschlagausführung, rechts- oder linksgängig
— 8xK26WS-EPIWRC(K), RCN 09
— Einsatz ohne Seilwirbel
— Besonderer Innenseilaufbau
✔ Mehrlagenwicklung
✔ SUPERFILL®
✔ PLASTFILL®

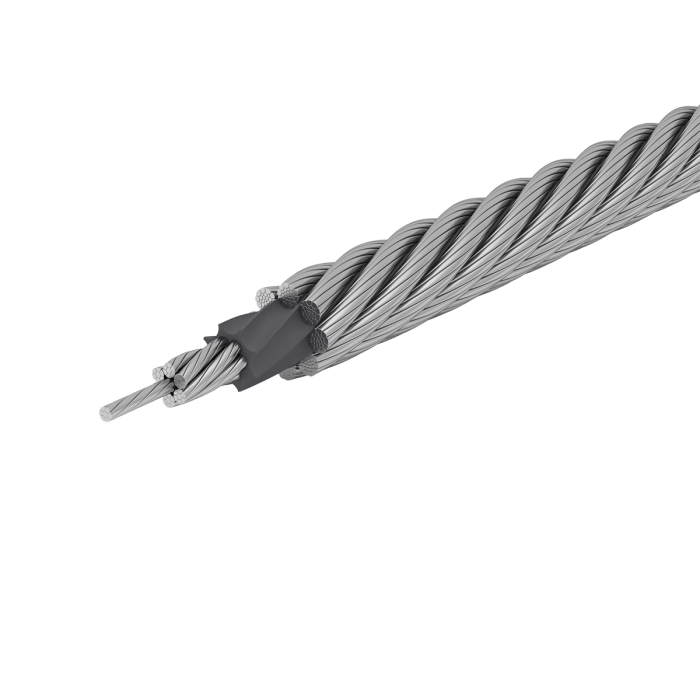

Betriebssicherheit und Zuverlässigkeit spielen bei extremen Bedingungen für Stahlseile im Hochbau genauso wie im Tiefbau eine besondere Rolle. Das EVOLUTION QS816V von Teufelberger-Redaelli vereint einerseits die Zuverlässigkeit und Sicherheit im Betrieb durch seine hervorragenden Allround-Eigenschaften und andererseits die Robustheit und Widerstandsfähigkeit durch die Seilkonstruktion mit der PLASTFILL® Einlage.
Die Vorteile des EVOLUTION QS816V:
- Zuverlässigkeit und Sicherheit im Betrieb durch die hohe Widerstandsfähigkeit des Seiles bei sehr hohen Mindestbruchkräften
- Lange Lebensdauer auf Grund der verschleißoptimierten Konstruktion und der PLASTFILL® Einlage für den Schutz des Innenseiles
- Hervorragende Wickeleigenschaften in der Mehrlagenwicklung dank der hohen Querdruckformstabilität
- Geringer Verschleiß durch die SUPERFILL® Verdichtung von allen Litzen ermöglichen einen optimalen Einsatz bei Schrapperanwendungen
| Konstruktion | Durchmesser | Gewicht | Mindestbruchkraft | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1770 N/mm² | 1960 N/mm² | 2160 N/mm² | ||||||||
| [mm] | [inch] | [kg/m] | [lbs/ft] | [kN] | [lbf] | [kN] | [lbf] | [kN] | [lbf] | |
| 8xK26WS-EPIWRC(K) | 10 | 0,47 | 0,32 | 83 | 18 659 | 92 | 20 682 | 100 | 22 481 | |
| 8xK26WS-EPIWRC(K) | 11 | 7/16 | 0,57 | 0,38 | 101 | 22 706 | 112 | 25 179 | 121 | 27 202 |
| 8xK26WS-EPIWRC(K) | 12 | 0,69 | 0,46 | 120 | 26 977 | 133 | 29 900 | 144 | 32 372 | |
| 8xK26WS-EPIWRC(K) | 12,70 | 1/2 | 0,77 | 0,52 | 135 | 30 349 | 149 | 33 497 | 161 | 36 194 |
| 8xK26WS-EPIWRC(K) | 13 | 0,81 | 0,54 | 141 | 31 698 | 156 | 35 070 | 172 | 38 667 | |
| 8xK26WS-EPIWRC(K) | 14 | 9/16 | 0,93 | 0,62 | 163 | 36 644 | 181 | 40 690 | 198 | 44 512 |
| 8xK26WS-EPIWRC(K) | 15 | 1,08 | 0,72 | 188 | 42 264 | 208 | 46 760 | 226 | 50 807 | |
| 8xK26WS-EPIWRC(K) | 16 | 5/8 | 1,21 | 0,81 | 214 | 48 109 | 236 | 53 055 | 256 | 57 551 |
| 8xK26WS-EPIWRC(K) | 17 | 1,36 | 0,92 | 241 | 54 179 | 267 | 60 024 | 289 | 64 970 | |
| 8xK26WS-EPIWRC(K) | 18 | 1,54 | 1,03 | 270 | 60 698 | 299 | 67 218 | 324 | 72 838 | |
| 8xK26WS-EPIWRC(K) | 19 | 3/4 | 1,71 | 1,15 | 302 | 67 892 | 335 | 75 311 | 369 | 82 955 |
| 8xK26WS-EPIWRC(K) | 20 | 1,88 | 1,26 | 334 | 75 086 | 369 | 82 955 | 402 | 90 373 | |
| 8xK26WS-EPIWRC(K) | 21 | 2,11 | 1,41 | 374 | 84 079 | 414 | 93 071 | 449 | 100 939 | |
| 8xK26WS-EPIWRC(K) | 22 | 2,32 | 1,56 | 408 | 91 722 | 451 | 101 389 | 497 | 111 730 | |
| 8xK26WS-EPIWRC(K) | 22,23 | 7/8 | 2,34 | 1,57 | 412 | 92 621 | 456 | 102 513 | 503 | 113 079 |
| 8xK26WS-EPIWRC(K) | 23 | 2,52 | 1,70 | 445 | 100 040 | 492 | 110 606 | 543 | 122 071 | |
| 8xK26WS-EPIWRC(K) | 24 | 2,73 | 1,83 | 480 | 107 908 | 532 | 119 598 | 577 | 129 715 | |
| 8xK26WS-EPIWRC(K) | 25 | 2,96 | 1,99 | 521 | 117 125 | 577 | 129 715 | 633 | 142 304 | |
| 8xK26WS-EPIWRC(K) | 25,40 | 1,00 | 3,03 | 2,04 | 538 | 120 947 | 596 | 133 986 | 646 | 145 227 |
| 8xK26WS-EPIWRC(K) | 26 | 3,21 | 2,16 | 564 | 126 792 | 624 | 140 281 | 678 | 152 420 | |
| 8xK26WS-EPIWRC(K) | 27 | 3,45 | 2,32 | 608 | 136 684 | 673 | 151 296 | 730 | 164 111 | |
| 8xK26WS-EPIWRC(K) | 28 | 3,73 | 2,51 | 656 | 147 475 | 726 | 163 211 | 800 | 179 847 | |
| 8xK26WS-EPIWRC(K) | 28,58 | 1 1/8 | 3,88 | 2,61 | 681 | 153 095 | 754 | 169 506 | 820 | 184 343 |
| 8xK26WS-EPIWRC(K) | 29 | 3,99 | 2,68 | 701 | 157 591 | 777 | 174 677 | 847 | 190 413 | |
| 8xK26WS-EPIWRC(K) | 30 | 4,30 | 2,89 | 764 | 171 754 | 846 | 190 188 | 901 | 202 553 | |
| 8xK26WS-EPIWRC(K) | 31,75 | 1 1/4 | 4,83 | 3,24 | 841 | 189 064 | 931 | 209 297 | 1 009 | 226 832 |
| 8xK26WS-EPIWRC(K) | 32 | 4,86 | 3,27 | 864 | 194 235 | 957 | 215 142 | 1 042 | 234 251 | |
| 8xK26WS-EPIWRC(K) | 34 | 5,48 | 3,68 | 964 | 216 716 | 1 068 | 240 096 | 1 157 | 260 104 | |
| 8xK26WS-EPIWRC(K) | 35 | 5,80 | 3,90 | 1 022 | 229 755 | 1 131 | 254 259 | 1 226 | 275 616 | |
| 8xK26WS-EPIWRC(K) | 36 | 6,18 | 4,16 | 1 081 | 243 018 | 1 197 | 269 096 | 1 297 | 291 577 | |
| 8xK26WS-EPIWRC(K) | 38 | 6,89 | 4,63 | 1 222 | 274 717 | 1 354 | 304 391 | 1 445 | 324 849 | |
| 8xK26WS-EPIWRC(K) | 40 | 7,67 | 5,16 | 1 342 | 301 694 | 1 486 | 334 066 | 1 601 | 359 919 | |
| 8xK26WS-EPIWRC(K) | 41 | 8,00 | 5,38 | 1 402 | 315 182 | 1 553 | 349 128 | 1 711 | 384 648 | |
| 8xK26WS-EPIWRC(K) | 42 | 8,46 | 5,69 | 1 482 | 333 167 | 1 641 | 368 911 | 1 766 | 397 013 | |
| 8xK31WS-EPIWRC(K) | 44 | 9,10 | 6,11 | 1 615 | 363 066 | 1 788 | 401 958 | 1 938 | 435 680 | |
| 8xK31WS-EPIWRC(K) | 44,45 | 1 3/4 | 9,31 | 6,26 | 1 648 | 370 485 | 1 825 | 410 276 | 1 978 | 444 672 |
| 8xK31WS-EPIWRC(K) | 46 | 9,997 | 6,72 | 1 765 | 396 788 | 1 954 | 439 277 | 2 118 | 476 145 | |
| 8xK31WS-EPIWRC(K) | 48 | 10,81 | 7,26 | 1 922 | 432 083 | 2 128 | 478 393 | 2 306 | 518 409 | |
| 8xK31WS-EPIWRC(K) | 50 | 11,71 | 7,87 | 2 085 | 468 727 | 2 309 | 519 084 | 2 502 | 562 472 | |
| 8xK42WS-EPIWRC(K) | 50,80 | 2 | 12,05 | 8,09 | 2 117 | 475 921 | 2 344 | 526 952 | 2 539 | 570 790 |
| 8xK42WS-EPIWRC(K) | 52 | 12,61 | 8,47 | 2 218 | 498 626 | 2 456 | 552 131 | 2 661 | 598 217 | |
| 8xK42WS-EPIWRC(K) | 54 | 2 1/8 | 13,55 | 9,10 | 2 392 | 537 743 | 2 648 | 595 294 | 2 869 | 644 977 |
| 8xK42WS-EPIWRC(K) | 56 | 14,59 | 9,81 | 2 572 | 578 209 | 2 848 | 640 256 | 3 086 | 693 760 | |
| 8xK42WS-EPIWRC(K) | 57,15 | 2 1/4 | 15,16 | 10,19 | 2 679 | 602 263 | 2 966 | 666 783 | 3 214 | 722 536 |
| 8xK42WS-EPIWRC(K) | 58 | 15,61 | 10,49 | 2 759 | 620 248 | 3 055 | 686 791 | 3 310 | 744 118 | |
| 8xK42WS-EPIWRC(K) | 60 | 16,75 | 11,26 | 2 953 | 663 861 | 3 270 | 735 125 | 3 542 | 796 273 | |
| 8xK42WS-EPIWRC(K) | 60,33 | 2 3/8 | 16,89 | 11,35 | 2 985 | 671 055 | 3 305 | 742 994 | 3 581 | 805 041 |
| 8xK42WS-EPIWRC(K) | 64 | 19,00 | 12,77 | 3 360 | 755 358 | 3 720 | 836 289 | 3 961 | 890 468 | |
| 8xK42WS-EPIWRC(K) | 66 | 20,23 | 13,60 | 3 573 | 803 242 | 3 956 | 889 344 | 4 212 | 946 895 | |
Typing errors and technical changes reserved. The data are typical values without warranty or guarantee. For questions we are always at your disposal.
