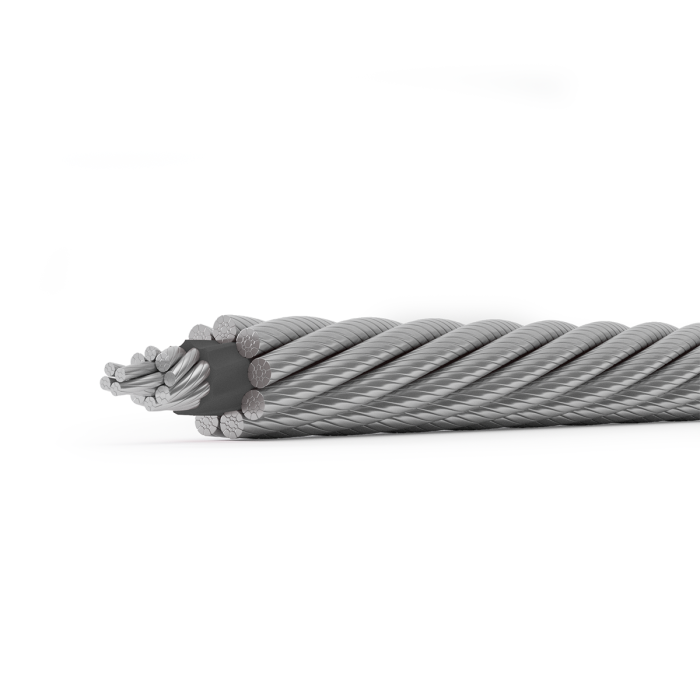

PACK 9P
Mighty strong allrounder
Good wear and fatigue resistance, long life and good handling simplicity - these are the main characteristics of Teufelberger-Redaelli’s Pack wire ropes.
Specifications
— Ordinary or lang lay, right or left lay
— 9xK19S-EPIWRC(K), RCN 05
— Use without rope swivel
✔ SUPERFILL®
✔ PLASTFILL®
The 9-strand design with it’s plastification and compaction ensures highest resistance against wear and oustanding bending cycles.
Teufelberger-Redaelli’s Pack 9P has proven it’s outstanding performance under harshest conditions. The plastizied steel core provide a good resistance against fleet angles.
Construction | Diameter | Weight | Minimum breaking force | |||||
---|---|---|---|---|---|---|---|---|
1960 N/mm² | 2160 N/mm² | |||||||
[mm] | [inch] | [kg/m] | [lbs/ft] | [kN] | [lbf] | [kN] | [lbf] | |
9xK19S-EPIWRC(K) | 14 | 0.96 | 0.65 | 178.62 | 40 154.79 | 193.85 | 43 579.46 | |
9xK19S-EPIWRC(K) | 15 | 1.10 | 0.74 | 205.05 | 46 096.06 | 222.53 | 50 027.44 | |
9xK19S-EPIWRC(K) | 15.88 | 5/8 | 1.24 | 0.83 | 229.67 | 51 630.78 | 249.25 | 56 034.21 |
9xK19S-EPIWRC(K) | 16 | 1.26 | 0.84 | 233.30 | 52 447.07 | 253.19 | 56 920.11 | |
9xK19S-EPIWRC(K) | 17 | 1.42 | 0.95 | 263.37 | 59 207.82 | 285.83 | 64 257.47 | |
9xK19S-EPIWRC(K) | 18 | 1.59 | 1.07 | 295.27 | 66 378.32 | 320.45 | 72 039.52 | |
9xK19S-EPIWRC(K) | 19 | 1.77 | 1.19 | 328.98 | 73 958.56 | 357.04 | 80 266.25 | |
9xK19S-EPIWRC(K) | 19.05 | 3/4 | 1.78 | 1.20 | 330.72 | 74 348.33 | 358.92 | 80 689.26 |
9xK19S-EPIWRC(K) | 20 | 1.96 | 1.32 | 364.53 | 81 948.54 | 386.79 | 86 954.50 | |
9xK19S-EPIWRC(K) | 21 | 2.16 | 1.45 | 401.89 | 90 348.27 | 426.44 | 95 867.34 | |
9xK19S-EPIWRC(K) | 22 | 2.38 | 1.60 | 441.08 | 99 157.74 | 468.02 | 105 214.95 | |
9xK19S-EPIWRC(K) | 22.23 | 7/8 | 2.42 | 1.63 | 450.14 | 101 196.33 | 477.64 | 107 378.07 |
9xK19S-EPIWRC(K) | 23 | 2.60 | 1.74 | 482.08 | 108 376.95 | 511.53 | 114 997.33 | |
9xK19S-EPIWRC(K) | 24 | 2.83 | 1.90 | 524.92 | 118 005.90 | 556.98 | 125 214.48 | |
9xK19S-EPIWRC(K) | 25 | 3.07 | 2.06 | 569.57 | 128 044.60 | 604.36 | 135 866.41 | |
9xK19S-EPIWRC(K) | 25.40 | 1.00 | 3.17 | 2.13 | 587.94 | 132 174.80 | 623.86 | 140 248.91 |
9xK19S-EPIWRC(K) | 26 | 3.32 | 2.23 | 616.05 | 138 493.04 | 653.68 | 146 953.11 | |
9xK19S-EPIWRC(K) | 27 | 3.58 | 2.40 | 664.35 | 149 351.22 | 704.93 | 158 474.58 | |
9xK19S-EPIWRC(K) | 28 | 3.85 | 2.59 | 714.47 | 160 619.14 | 758.11 | 170 430.82 | |
9xK19S-EPIWRC(K) | 28.58 | 1 1/8 | 4.01 | 2.69 | 744.12 | 167 283.74 | 789.57 | 177 502.53 |
9xK19S-EPIWRC(K) | 29 | 4.13 | 2.77 | 766.41 | 172 296.81 | On special request. | On special request. | |
9xK19S-EPIWRC(K) | 30 | 4.42 | 2.97 | 820.18 | 184 384.22 | On special request. | On special request. | |
9xK19S-EPIWRC(K) | 31 | 4.72 | 3.17 | 875.77 | 196 881.37 | On special request. | On special request. | |
9xK19S-EPIWRC(K) | 31.75 | 1 1/4 | 4.95 | 3.32 | 918.66 | 206 523.13 | On special request. | On special request. |
9xK19S-EPIWRC(K) | 32 | 5.03 | 3.38 | 933.18 | 209 788.27 | On special request. | On special request. | |
9xK19S-EPIWRC(K) | 33 | 5.34 | 3.59 | 992.42 | 223 104.91 | On special request. | On special request. | |
9xK19S-EPIWRC(K) | 34 | 5.67 | 3.81 | 1 053.48 | 236 831.29 | On special request. | On special request. | |
9xK19S-EPIWRC(K) | 34.93 | 1 3/8 | 5.99 | 4.02 | 1 111.58 | 249 892.99 | On special request. | On special request. |
9xK19S-EPIWRC(K) | 35 | 6.01 | 4.04 | 1 116.36 | 250 967.41 | On special request. | On special request. | |
9xK19S-EPIWRC(K) | 36 | 6.36 | 4.27 | 1 181.06 | 265 513.28 | On special request. | On special request. | |
9xK19S-EPIWRC(K) | 37 | 6.72 | 4.52 | 1 247.59 | 280 468.89 | On special request. | On special request. | |
9xK19S-EPIWRC(K) | 38 | 7.09 | 4.76 | 1 315.94 | 295 834.24 | On special request. | On special request. | |
9xK19S-EPIWRC(K) | 38.10 | 1 1/2 | 7.12 | 4.79 | 1 322.87 | 297 393.31 | On special request. | On special request. |
9xK19S-EPIWRC(K) | 39 | 7.47 | 5.02 | 1 386.11 | 311 609.33 | On special request. | On special request. | |
9xK19S-EPIWRC(K) | 40 | 7.85 | 5.28 | 1 458.10 | 327 794.17 | On special request. | On special request. | |
9xK31WS-EPIWRC(K) | 41 | 8.14 | 5.47 | 1 526.74 | 343 225.28 | On special request. | On special request. | |
9xK31WS-EPIWRC(K) | 41.28 | 1 5/8 | 8.25 | 5.54 | 1 547.29 | 347 844.96 | On special request. | On special request. |
9xK31WS-EPIWRC(K) | 42 | 8.54 | 5.74 | 1 602.13 | 360 172.15 | On special request. | On special request. | |
9xK31WS-EPIWRC(K) | 43 | 8.96 | 6.02 | 1 679.33 | 377 527.38 | On special request. | On special request. | |
9xK31WS-EPIWRC(K) | 44 | 9.38 | 6.30 | 1 758.34 | 395 290.98 | On special request. | On special request. | |
9xK31WS-EPIWRC(K) | 44.45 | 1 3/4 | 9.57 | 6.43 | 1 794.49 | 403 417.82 | On special request. | On special request. |
9xK31WS-EPIWRC(K) | 45 | 9.81 | 6.59 | 1 839.17 | 413 462.93 | On special request. | On special request. | |
9xK31WS-EPIWRC(K) | 46 | 10.25 | 6.89 | 1 921.82 | 432 043.24 | On special request. | On special request. | |
9xK31WS-EPIWRC(K) | 47 | 10.70 | 7.19 | 2 006.29 | 451 031.91 | On special request. | On special request. | |
9xK31WS-EPIWRC(K) | 47.63 | 1 7/8 | 10.99 | 7.38 | 2 060.00 | 463 107.19 | On special request. | On special request. |
9xK31WS-EPIWRC(K) | 48 | 11.16 | 7.50 | 2 092.57 | 470 428.93 | On special request. | On special request. | |
9xK31WS-EPIWRC(K) | 49 | 11.63 | 7.81 | 2 180.67 | 490 234.32 | On special request. | On special request. | |
9xK36WS-EPIWRC(K) | 50 | 11.91 | 8.00 | 2 262.89 | 508 717.73 | On special request. | On special request. | |
9xK36WS-EPIWRC(K) | 50.80 | 2 | 12.29 | 8.26 | 2 335.88 | 525 126.93 | On special request. | On special request. |
9xK36WS-EPIWRC(K) | 51 | 12.39 | 8.32 | 2 354.31 | 529 269.92 | On special request. | On special request. | |
9xK36WS-EPIWRC(K) | 52 | 12.88 | 8.65 | 2 447.54 | 550 229.09 | On special request. | On special request. | |
9xK36WS-EPIWRC(K) | 53 | 13.38 | 8.99 | 2 542.58 | 571 595.24 | On special request. | On special request. | |
9xK36WS-EPIWRC(K) | 54 | 2 1/8 | 13.89 | 9.33 | 2 639.43 | 593 368.36 | On special request. | On special request. |
9xK36WS-EPIWRC(K) | 55 | 14.41 | 9.68 | 2 738.10 | 615 548.45 | On special request. | On special request. | |
9xK36WS-EPIWRC(K) | 56 | 14.94 | 10.04 | 2 838.57 | 638 135.52 | On special request. | On special request. | |
9xK36WS-EPIWRC(K) | 57 | 15.47 | 10.40 | 2 940.85 | 661 129.56 | On special request. | On special request. | |
9xK36WS-EPIWRC(K) | 57.15 | 2 1/4 | 15.56 | 10.45 | 2 956.35 | 664 613.77 | On special request. | On special request. |
9xK36WS-EPIWRC(K) | 58 | 16.02 | 10.77 | 3 044.94 | 684 530.57 | On special request. | On special request. | |
9xK36WS-EPIWRC(K) | 59 | 16.58 | 11.14 | 3 150.85 | 708 338.56 | On special request. | On special request. | |
9xK36WS-EPIWRC(K) | 60 | 17.15 | 11.52 | 3 258.56 | 732 553.53 | On special request. | On special request. |
Typing errors and technical changes reserved. The data are typical values without warranty or guarantee. For questions we are always at your disposal.
