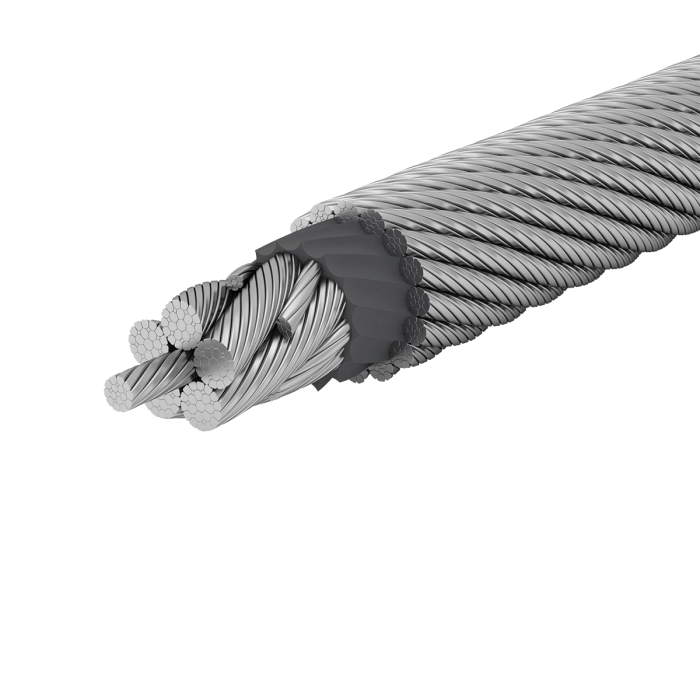

EVOLUTION TK18
Das EVOLUTION TK18 vereint alle geforderten Eigenschaften an ein drehungsfreies High-Performance Hubseil für Heavy-Lift Anwendungen.
Spezifikationen
Kreuz- oder Gleichschlagausführung, rechts- oder linksgängig
16 x K17F - EPIWRC (K), RCN 27
Pro Active lubrication
- Mehrlagenwicklung
- PLASTFILL®
- SUPERFILL®
Das EVOLUTION TK18 kommt als Hubseil auf Schiffen und Schwimmkranen bei Heavy-Lift Projekten sowohl im Offshore-Bereich wie auch im Hafen seit Jahren erfolgreich zum Einsatz. Vor allem die Zuverlässigkeit bei enorm hohen Bruchkräften und perfekten Verdreheigenschaften ermöglichen ein problemloses Arbeiten.
Die Vorteile des EVOLUTION TK18:
- Hohe risikofreie Lebensdauer durch die permanente Innenseilschmierung dank der PLASTFILL®- Einlage
- Höchste Betriebssicherheit durch die hohen Ist-Bruchkräfte und die hervorragenden Verdreheigenschaften; auch bei höherem Ablenkwinkel im Betrieb durch den harmonisch ausgewogenen Seilaufbau
- Extrem widerstandsfähig gegen Korrosion und andere externe Umwelteinflüsse durch die PLASTFILL® Einlage zwischen Innenseil und Außenlitzen
- Hohe Verschleißresistenz durch die kompaktierte Seiloberfläche und den dicken Drähten in Außenlitzen
- Perfekte Wickeleigenschaften durch die gute Querdruckformstabilität der Seilkonstruktion und die hohe Flexibilität
| Konstruktion | Durchmesser | Gewicht | Mindestbruchkraft | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1770 N/mm² | 1960 N/mm² | 2160 N/mm² | ||||||||
| [mm] | [inch] | [kg/m] | [lbs/ft] | [kN] | [lbf] | [kN] | [lbf] | [kN] | [lbf] | |
| 16xK17F-EPIWRC(K) | 44 | 9,49 | 6.38 | 1 607 | 361,268 | 1 779 | 399,935 | 1 905 | 428,261 | |
| 16xK17F-EPIWRC(K) | 44,45 | 1 3/4 | 9,63 | 6.47 | 1 641 | 368,911 | 1 817 | 408,478 | 1 944 | 437,029 |
| 16xK17F-EPIWRC(K) | 45 | 9,90 | 6.65 | 1 684 | 378,578 | 1 865 | 419,269 | 1 992 | 447,819 | |
| 16xK17F-EPIWRC(K) | 46 | 10,33 | 6.94 | 1 758 | 395,214 | 1 960 | 440,625 | 2 078 | 467,153 | |
| 16xK17F-EPIWRC(K) | 48 | 11,22 | 7.54 | 1 914 | 430,284 | 2 119 | 476,370 | 2 267 | 509,642 | |
| 16xK17F-EPIWRC(K) | 50 | 12,23 | 8.22 | 2 076 | 466,703 | 2 299 | 516,836 | 2 460 | 553,030 | |
| 16xK17F-EPIWRC(K) | 50,80 | 2 | 12,71 | 8.54 | 2 143 | 481,766 | 2 374 | 533,696 | 2 539 | 570,790 |
| 16xK17F-EPIWRC(K) | 51 | 12,70 | 8.54 | 2 155 | 484,463 | 2 386 | 536,394 | 2 559 | 575,286 | |
| 16xK17F-EPIWRC(K) | 52 | 13,30 | 8.94 | 2 246 | 504,921 | 2 487 | 559,100 | 2 661 | 598,217 | |
| 16xK17F-EPIWRC(K) | 54 | 2 1/8 | 14,36 | 9.65 | 2 422 | 544,487 | 2 682 | 602,938 | 2 925 | 657,566 |
| 16xK17F-EPIWRC(K) | 56 | 15,41 | 10.35 | 2 605 | 585,627 | 2 884 | 648,349 | 3 020 | 678,923 | |
| 16xK17F-EPIWRC(K) | 57,15 | 2 1/4 | 16,01 | 10.76 | 2 711 | 609,457 | 3 002 | 674,876 | 3 214 | 722,536 |
| 16xK17F-EPIWRC(K) | 58 | 16,53 | 11.11 | 2 794 | 628,116 | 3 094 | 695,559 | 3 310 | 744,118 | |
| 16xK17F-EPIWRC(K) | 60 | 17,71 | 11.90 | 2 990 | 672,179 | 3 311 | 744,342 | 3 542 | 796,273 | |
| 16xK17F-EPIWRC(K) | 60,33 | 2 3/8 | 17,84 | 11.99 | 3 021 | 679,148 | 3 345 | 751,986 | 3 581 | 805,041 |
| 16xK17F-EPIWRC(K) | 63,50 | 2 1/2 | 19,77 | 13.28 | 3 346 | 752,211 | 3 706 | 833,142 | 3 968 | 892,042 |
| 16xK17F-EPIWRC(K) | 64 | 20,16 | 13.55 | 3 402 | 764,800 | 3 767 | 846,855 | 4 030 | 905,980 | |
| 16xK17F-EPIWRC(K) | 65 | 20,85 | 14.01 | 3 500 | 786,831 | 3 876 | 871,359 | 4 085 | 918,344 | |
| 16xK17F-EPIWRC(K) | 66 | 21,31 | 14.32 | 3 618 | 813,359 | 4 006 | 900,585 | 4 212 | 946,895 | |
| 16xK17F-EPIWRC(K) | 66,68 | 2 5/8 | 21,80 | 14.65 | 3 690 | 829,545 | 4 086 | 918,569 | 4 299 | 966,454 |
| 16xK17F-EPIWRC(K) | 68 | 22,62 | 15.20 | 3 841 | 863,491 | 4 253 | 956,112 | 4 471 | 1,005,121 | |
| 16xK17F-EPIWRC(K) | 70 | 2 3/4 | 24,10 | 16.20 | 4 070 | 914,972 | 4 507 | 1,013,214 | 4 655 | 1,046,486 |
| 16xK17F-EPIWRC(K) | 72 | 25,40 | 17.07 | 4 306 | 968,027 | 4 768 | 1,071,889 | 4 925 | 1,107,184 | |
| 16xK17F-EPIWRC(K) | 73 | 2 7/8 | 26,13 | 17.56 | 4 423 | 994,330 | 4 897 | 1,100,889 | 5 063 | 1,138,208 |
| 16xK17F-EPIWRC(K) | 76 | 28,30 | 19.01 | 4 798 | 1,078,633 | 5 313 | 1,194,410 | 5 487 | 1,233,527 | |
Rechtschreibfehler und technische Änderungen vorbehalten. Die angegebenen Daten sind Richtwerte ohne Gewährleistung und Garantie. Für Fragen dazu stehen wir Ihnen jederzeit zur Verfügung.
