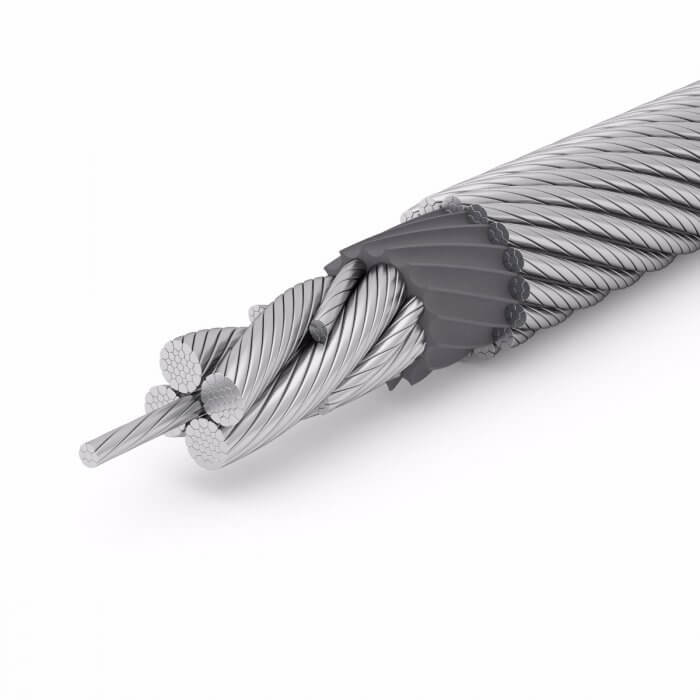

EVOLUTION TK16
Durch das ausgereifte Design überzeugt dieses Hochleistungs-Stahlseil mit hoher Flexibilität und extremer Widerstandsfähigkeit.
Spezifikationen
Kreuz- oder Gleichschlagausführung, rechts- oder linksgängig
8 - 30 mm: 16 x K6-EPIWRC (K), RCN 23-1
32 - 42 mm: 16 x K7-EPIWRC (K), RCN 23-2
✔ Mehrlagenwicklung
✔ PLASTFILL®
✔ SUPERFILL®
Die vielseitigen Anwendungen im Spezialtiefbau wie Bohren, Fräsen, Greifen oder Rammen stellen enorme Ansprüche an das Hubseil und verlangen dem Hochleistungs-Stahlseil von TEUFELBERGER für eine optimale Performance der Geräte alles ab.
Die Vorteile des EVOLUTION TK16:
- Extrem widerstandsfähig gegen äußere Umwelteinflüsse und Verschmutzungen dank PLASTFILL®-Einlage und dadurch perfekter Innenseilschmierung
- Hervorragende Wickeleigenschaften durch höchste Querdruckformstabilität - auch in der Mehrlagenwicklung
- Höchste Betriebssicherheit durch die hohen Bruchkräfte und den Widerstand gegen Verdrehung
- Hohe Lebensdauer auch bei Schockbelastung durch die 4-litzige Innenseilkonstruktion
| Konstruktion | Durchmesser | Gewicht | Mindestbruchkraft | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1770 N/mm² | 1960 N/mm² | 2160 N/mm² | ||||||||
| [mm] | [inch] | [kg/m] | [lbs/ft] | [kN] | [lbf] | [kN] | [lbf] | [kN] | [lbf] | |
| 16xK6-EPIWRC(K) | 8 | 5/16 | 0,33 | 0,22 | 56 | 12 589,30 | 62 | 13 938,15 | 64 | 14 387,77 |
| 16xK6-EPIWRC(K) | 9 | 0,40 | 0,27 | 71 | 15 961,43 | 79 | 17 759,91 | 81 | 18 209,52 | |
| 16xK6-EPIWRC(K) | 10 | 0,50 | 0,34 | 88 | 19 783,19 | 97 | 21 806,47 | 100 | 22 480,89 | |
| 16xK6-EPIWRC(K) | 11 | 7/16 | 0,61 | 0,41 | 106 | 23 829,75 | 117 | 26 302,65 | 121 | 27 201,88 |
| 16xK6-EPIWRC(K) | 12 | 0,74 | 0,50 | 126 | 28 325,93 | 140 | 31 473,25 | 144 | 32 372,49 | |
| 16xK6-EPIWRC(K) | 12,70 | 1/2 | 0,83 | 0,56 | 142 | 31 922,87 | 157 | 35 295,00 | 162 | 36 419,05 |
| 16xK6-EPIWRC(K) | 13 | 0,86 | 0,58 | 148 | 33 271,72 | 164 | 36 868,67 | 170 | 38 217,52 | |
| 16xK6-EPIWRC(K) | 14 | 9/16 | 1,01 | 0,68 | 172 | 38 667,14 | 190 | 42 713,70 | 197 | 44 287,36 |
| 16xK6-EPIWRC(K) | 15 | 1,16 | 0,78 | 197 | 44 287,36 | 218 | 49 008,35 | 231 | 51 930,87 | |
| 16xK6-EPIWRC(K) | 16 | 5/8 | 1,28 | 0,86 | 224 | 50 357,20 | 250 | 56 202,24 | 263 | 59 124,75 |
| 16xK6-EPIWRC(K) | 17 | 1,44 | 0,97 | 253 | 56 876,66 | 280 | 62 946,50 | 290 | 65 194,59 | |
| 16xK6-EPIWRC(K) | 18 | 1,64 | 1,10 | 284 | 63 845,74 | 314 | 70 590,01 | 333 | 74 861,38 | |
| 16xK6-EPIWRC(K) | 19 | 3/4 | 1,85 | 1,24 | 316 | 71 039,63 | 350 | 78 683,13 | 371 | 83 404,12 |
| 16xK6-EPIWRC(K) | 20 | 2,08 | 1,40 | 350 | 78 683,13 | 388 | 87 225,87 | 401 | 90 148,39 | |
| 16xK6-EPIWRC(K) | 21 | 2,20 | 1,48 | 387 | 87 001,06 | 428 | 96 218,23 | 444 | 99 815,17 | |
| 16xK6-EPIWRC(K) | 22 | 2,49 | 1,67 | 424 | 95 318,99 | 469 | 105 435,39 | 487 | 109 481,96 | |
| 16xK6-EPIWRC(K) | 22,23 | 7/8 | 2,54 | 1,71 | 433 | 97 342,27 | 479 | 107 683,48 | 495 | 111 280,43 |
| 16xK6-EPIWRC(K) | 23 | 2,72 | 1,83 | 463 | 104 086,54 | 513 | 115 326,99 | 530 | 119 148,74 | |
| 16xK6-EPIWRC(K) | 24 | 2,94 | 1,98 | 505 | 113 528,52 | 559 | 125 668,20 | 580 | 130 389,19 | |
| 16xK6-EPIWRC(K) | 25 | 3,15 | 2,12 | 546 | 122 745,68 | 605 | 136 009,41 | 639 | 143 652,91 | |
| 16xK6-EPIWRC(K) | 25,40 | 1,00 | 3,21 | 2,16 | 565 | 127 017,05 | 626 | 140 730,40 | 644 | 144 776,96 |
| 16xK6-EPIWRC(K) | 26 | 3,44 | 2,31 | 592 | 133 086,89 | 656 | 147 474,67 | 675 | 151 746,04 | |
| 16xK6-EPIWRC(K) | 27 | 3,65 | 2,45 | 638 | 143 428,11 | 707 | 158 939,92 | 725 | 162 986,48 | |
| 16xK6-EPIWRC(K) | 28 | 4,05 | 2,72 | 686 | 154 218,93 | 760 | 170 854,80 | 780 | 175 350,98 | |
| 16xK6-EPIWRC(K) | 28,57 | 1 1/8 | 4,04 | 2,71 | 715 | 160 738,39 | 792 | 178 048,68 | 814 | 182 994,48 |
| 16xK6-EPIWRC(K) | 29 | 4,27 | 2,87 | 737 | 165 684,19 | 816 | 183 444,10 | 835 | 187 715,47 | |
| 16xK6-EPIWRC(K) | 30 | 4,62 | 3,10 | 788 | 177 149,45 | 873 | 196 258,21 | 893 | 200 754,39 | |
| 16xK7-EPIWRC(K) | 31,75 | 1 1/4 | 5,02 | 3,37 | 883 | 198 506,30 | 978 | 219 863,15 | 1 010 | 227 057,03 |
| 16xK7-EPIWRC(K) | 32 | 5,10 | 3,43 | 897 | 201 653,62 | 993 | 223 235,28 | 1 035 | 232 677,26 | |
| 16xK7-EPIWRC(K) | 34 | 6,08 | 3,86 | 1 012 | 227 506,65 | 1 141 | 252 010,83 | 1 195 | 256 507,00 | |
| 16xK7-EPIWRC(K) | 35 | 1 3/8 | 6,20 | 4,09 | 1 073 | 241 220,00 | 1 188 | 267 073,02 | 1 210 | 272 018,82 |
| 16xK7-EPIWRC(K) | 36 | 6,41 | 4,31 | 1 135 | 255 158,15 | 1 257 | 282 584,84 | 1 277 | 287 081,02 | |
| 16xK7-EPIWRC(K) | 38 | 1 1/2 | 7,19 | 4,83 | 1 236 | 277 863,85 | 1 369 | 307 763,44 | 1 472 | 330 918,76 |
| 16xK7-EPIWRC(K) | 40 | 7,87 | 5,29 | 1 370 | 307 988,25 | 1 517 | 341 035,17 | 1 568 | 352 500,42 | |
| 16xK7-EPIWRC(K) | 42 | 8,83 | 5,93 | 1 510 | 339 461,50 | 1 672 | 375 880,55 | 1 729 | 388 694,66 | |
Rechtschreibfehler und technische Änderungen vorbehalten. Die angegebenen Daten sind Richtwerte ohne Gewährleistung und Garantie. Für Fragen dazu stehen wir Ihnen jederzeit zur Verfügung.
