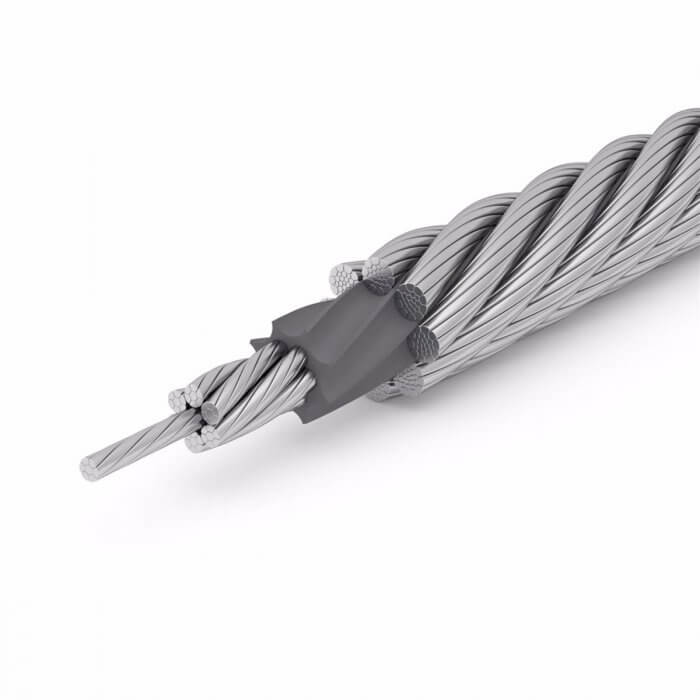

EVOLUTION QS816V
Mit extremer Widerstandsfähigkeit gegen negative äußere Einflüsse und überragenden Allrounder-Eigenschaften überzeugt das Seil im Hoch- und Tiefbau.
Spezifikationen
Kreuzschlag- und Gleichschlagsausführung, rechts- und linksgängig
8 x K26WS EPIWRC (K), RCN 09
Einsatz ohne Seilwirbel
✔ Mehrlagenwicklung
✔ SUPERFILL®
✔ PLASTFILL®
Betriebssicherheit und Zuverlässigkeit spielen bei extremen Bedingungen für Stahlseile im Hochbau genauso wie im Tiefbau eine besondere Rolle. Das EVOLUTION QS816V von TEUFELBERGER vereint einerseits die Zuverlässigkeit und Sicherheit im Betrieb durch seine hervorragenden Allround-Eigenschaften und andererseits die Robustheit und Widerstandsfähigkeit durch die Seilkonstruktion mit der PLASTFILL® Einlage.
Die Vorteile des EVOLUTION QS816V:
- Zuverlässigkeit und Sicherheit im Betrieb durch die hohe Widerstandsfähigkeit des Seiles bei sehr hohen Mindestbruchkräften
- Lange Lebensdauer auf Grund der verschleißoptimierten Konstruktion und der PLASTFILL® Einlage für den Schutz des Innenseiles
- Hervorragende Wickeleigenschaften in der Mehrlagenwicklung dank der hohen Querdruckformstabilität
- Geringer Verschleiß durch die SUPERFILL® Verdichtung von allen Litzen ermöglichen einen optimalen Einsatz bei Schrapperanwendungen
| Konstruktion | Durchmesser | Gewicht | Mindestbruchkräfte | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Festigkeitsklassen 1770 N/mm² | Festigkeitsklassen 1960 N/mm² | Festigkeitsklassen 2160 N/mm² | ||||||||
| [mm] | [inch] | [kg/m] | [lbs/ft] | [kN] | [lbf] | [kN] | [lbf] | [kN] | [lbf] | |
| QS 816 V(G) | 10 | 0,46 | 0,31 | 81 | 18 210 | 89 | 20 008 | 98 | 22 031 | |
| QS 816 V(G) | 11 | 7/16 | 0,55 | 0,37 | 97 | 21 806 | 107 | 24 055 | 118 | 26 527 |
| QS 816 V(G) | 12 | 0,69 | 0,46 | 117 | 26 303 | 129 | 29 000 | 143 | 32 148 | |
| QS 816 V(G) | 13 | 0,81 | 0,54 | 141 | 31 698 | 156 | 35 070 | 172 | 38 667 | |
| QS 816 V(G) | 14 | 9/16 | 0,93 | 0,62 | 162 | 36 419 | 179 | 40 241 | 198 | 44 512 |
| QS 816 V(G) | 15 | 1,06 | 0,71 | 185 | 41 590 | 205 | 46 086 | 226 | 50 807 | |
| QS 816 V(G) | 16 | 5/8 | 1,20 | 0,81 | 210 | 47 210 | 232 | 52 156 | 256 | 57 551 |
| QS 816 V(G) | 17 | 1,35 | 0,91 | 235 | 52 830 | 261 | 58 675 | 287 | 64 520 | |
| QS 816 V(G) | 18 | 1,55 | 1,04 | 263 | 59 125 | 291 | 65 419 | 321 | 72 164 | |
| QS 816 V(G) | 19 | 3/4 | 1,71 | 1,15 | 302 | 67 892 | 335 | 75 311 | 369 | 82 954 |
| QS 816 V(G) | 20 | 1,89 | 1,27 | 330 | 74 187 | 365 | 82 055 | 402 | 90 373 | |
| QS 816 V(G) | 21 | 2,15 | 1,44 | 374 | 84 079 | 414 | 93 071 | 457 | 102 738 | |
| QS 816 V(G) | 22 | 7/8 | 2,34 | 1,57 | 408 | 91 722 | 451 | 101 389 | 497 | 111 730 |
| QS 816 V(G) | 23 | 2,54 | 1,70 | 445 | 100 040 | 492 | 110 606 | 543 | 122 071 | |
| QS 816 V(G) | 24 | 2,75 | 1,85 | 467 | 104 986 | 517 | 116 226 | 570 | 128 141 | |
| QS 816 V(G) | 25 | 1,00 | 2,97 | 1,99 | 518 | 116 451 | 574 | 129 040 | 633 | 142 304 |
| QS 816 V(G) | 26 | 3,19 | 2,14 | 555 | 124 769 | 615 | 138 257 | 678 | 152 420 | |
| QS 816 V(G) | 27 | 3,51 | 2,36 | 595 | 133 761 | 659 | 148 149 | 727 | 163 436 | |
| QS 816 V(G) | 28 | 3,76 | 2,52 | 656 | 147 475 | 726 | 163 211 | 800 | 179 847 | |
| QS 816 V(G) | 28,57 | 1 1/8 | 3,98 | 2,67 | 672 | 151 072 | 745 | 167 483 | 820 | 184 343 |
| QS 816 V(G) | 29 | 4,04 | 2,71 | 694 | 156 017 | 768 | 172 653 | 847 | 190 413 | |
| QS 816 V(G) | 30 | 4,37 | 2,93 | 764 | 171 754 | 846 | 190 188 | 897 | 201 654 | |
| QS 816 V(G) | 32 | 1 1/4 | 4,90 | 3,29 | 864 | 194 235 | 957 | 215 142 | 1 072 | 240 995 |
| QS 816 V(G) | 34 | 5,59 | 3,75 | 945 | 212 444 | 1 046 | 235 150 | 1 153 | 259 205 | |
| QS 816 V(G) | 36 | 6,36 | 4,27 | 1 071 | 240 770 | 1 186 | 266 623 | 1 284 | 288 655 | |
| QS 816 V(G) | 38 | 1 1/2 | 7,03 | 4,72 | 1 222 | 274 717 | 1 354 | 304 391 | 1 431 | 321 702 |
| QS 816 V(G) | 40 | 7,81 | 5,24 | 1 342 | 301 694 | 1 486 | 334 066 | 1 545 | 347 330 | |
| QS 816 V(G) | 42 | 8,60 | 5,77 | 1 482 | 333 167 | 1 641 | 368 911 | 1 736 | 390 268 | |
Rechtschreibfehler und technische Änderungen vorbehalten. Die angegebenen Daten sind Richtwerte ohne Gewährleistung und Garantie. Für Fragen dazu stehen wir Ihnen jederzeit zur Verfügung.
