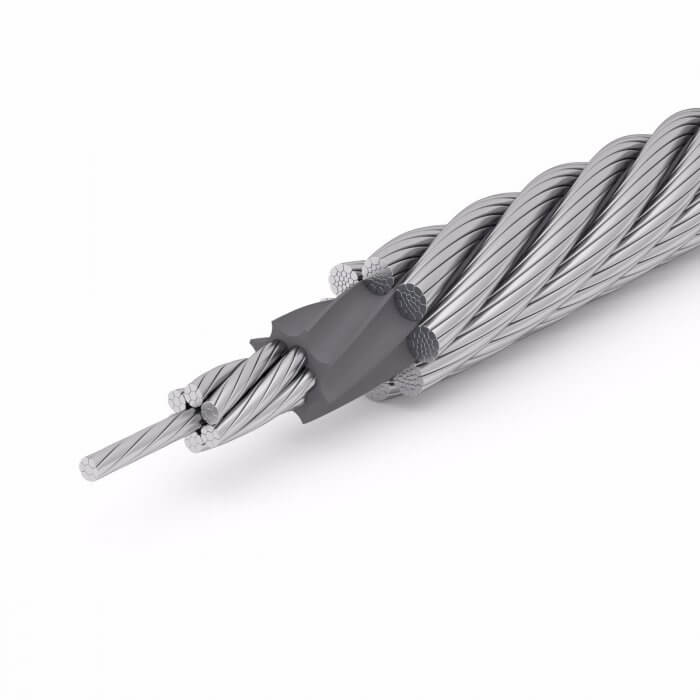

EVOLUTION QS816V
Förderseil
Das EVOLUTION QS816V ist ein Hochleistungsförderseil von TEUFELBERGER und überzeugt durch seine hohen Bruchkräfte und durch seine Querdruckstabilität.
Spezifikationen
- Bruchkraft: +++++
- Biegewechselverhalten: ++++
- Querdruckstabilität: +++++
- Drehungsarm: +++
- Dehnungsarm: ++++
- Mehrlagenwicklung: +++++
- Konstruktionen:
- 16–42 mm: 8 x K26W S –EPIWRC (K)
- 44–50 mm: 8 x K31WS–EPIWRC (K)
- 52–70 mm: 8 x K42WS–EPIWRC (K)
- Varianten: Kreuz- oder Gleichschlagausführung, rechts- oder linksgängig, verzinkt und blank
- Zertifizierungen: DIN 21254 und EN12385-6; Weitere Zertifikate gerne auf Anfrage
- SUPERFILL®
- PLASTFILL®
Das EVOLUTION QS816V ist extrem widerstandsfähig gegen negative äußere Einflüsse. Das Seil überzeugt aufgrund einer optimalen Kombination aus hoher Bruchkraft, hoher Querdruckstabilität, relativ geringer Dehnung und hoher Flexibilität. Unser EVOLUTION QS816V ist vielseitig einsatzbar und somit für folgende Anwendungen als Förderseil geeignet:
- Trommelanwendungen in der Ein- und Mehrlagenwicklung
- Friktionsförderanlagen
Das EVOLUTION QS816V von TEUFELBERGER kann natürlich individuell an Ihre jeweiligen Bedürfnisse angepasst werden, um so in Bezug auf Verschleiß, Lebensdauer, Bruchlast usw. eine optimale Gewichtung zu erreichen.
Die Vorteile des EVOLUTION QS816V sind:
- Die mittels SUPERFILL® Technologie verdichteten Außenlitzen machen das Seil extrem widerstandsfähig gegen Verschleiß und plastische Verformung
- Hervorragende Wickeleigenschaften aufgrund der sehr hohen Querdruckformstabilität - auch in der Mehrlagenwicklung
- Sehr flexibel und langlebig in Bezug auf Biegewechsel
- Extrem widerstandsfähig gegen äußere Umwelteinflüsse und Verschmutzungen dank PLASTFILL®-Einlage und dadurch perfekter Innenseilschmierung
- Höchste Betriebssicherheit durch die hohen Bruchkräfte
- Widerstandfähig gegen dynamische Beanspruchung aufgrund der speziellen Innenseilkonstruktion
- Relativ geringe Seildehnung
| Durchmesser | Gewicht | Mindestbruchkräfte | |||||
|---|---|---|---|---|---|---|---|
| Festigkeitsklasse 1770 N/mm² | Festigkeitsklasse 1960 N/mm² | ||||||
| [mm] | [inch] | [kg/m] | [lbs/ft] | [kN] | [lbf] | [kN] | [lbf] |
| 16 | 5/8 | 1,20 | 0,81 | 210 | 47 210 | 232 | 52 156 |
| 17 | 1,35 | 0,91 | 235 | 52 830 | 261 | 58 675 | |
| 18 | 1,55 | 1,04 | 263 | 59 125 | 291 | 65 419 | |
| 19 | 3/4 | 1,71 | 1,15 | 302 | 67 892 | 335 | 75 311 |
| 20 | 1,89 | 1,27 | 330 | 74 187 | 365 | 82 055 | |
| 21 | 2,15 | 1,44 | 374 | 84 079 | 414 | 93 071 | |
| 22 | 7/8 | 2,34 | 1,57 | 408 | 91 722 | 451 | 101 389 |
| 23 | 2,54 | 1,70 | 445 | 100 040 | 492 | 110 606 | |
| 24 | 2,75 | 1,85 | 467 | 104 986 | 517 | 116 226 | |
| 25 | 1,00 | 2,97 | 1,99 | 518 | 116 451 | 574 | 129 040 |
| 26 | 3,19 | 2,14 | 555 | 124 769 | 615 | 138 257 | |
| 27 | 3,51 | 2,36 | 595 | 133 761 | 659 | 148 149 | |
| 28 | 3,76 | 2,52 | 656 | 147 475 | 726 | 163 211 | |
| 28,57 | 1 1/8 | 4,04 | 2,71 | 672 | 151 072 | 745 | 167 483 |
| 29 | 3,98 | 2,67 | 694 | 156 017 | 768 | 172 653 | |
| 30 | 4,37 | 2,93 | 764 | 171 754 | 846 | 190 188 | |
| 32 | 1 1/4 | 4,90 | 3,29 | 864 | 194 235 | 957 | 215 142 |
| 34 | 5,59 | 3,75 | 945 | 212 444 | 1 046 | 235 150 | |
| 36 | 6,36 | 4,27 | 1 071 | 240 770 | 1 186 | 266 623 | |
| 38 | 1 1/2 | 7,03 | 4,72 | 1 222 | 274 717 | 1 354 | 304 391 |
| 40 | 7,81 | 5,24 | 1 342 | 301 694 | 1 486 | 334 066 | |
| 42 | 8,60 | 5,77 | 1 482 | 333 167 | 1 641 | 368 911 | |
| 44 | 9,27 | 6,22 | 1 596 | 358 795 | 1 768 | 397 462 | |
| 46 | 10,30 | 6,91 | 1 760 | 395 664 | 1 949 | 438 153 | |
| 48 | 10,78 | 7,23 | 1 848 | 415 447 | 2 050 | 460 858 | |
| 50 | 2 | 11,60 | 7,78 | 2 016 | 453 215 | 2 232 | 501 774 |
| 52 | 12,50 | 8,39 | 2 180 | 490 083 | 2 414 | 542 689 | |
| 54 | 2 1/8 | 13,91 | 9,33 | 2 287 | 514 138 | 2 532 | 569 216 |
| 56 | 14,50 | 9,73 | 2 529 | 568 542 | 2 850 | 629 465 | |
| 58 | 15,60 | 10,47 | 2 712 | 609 682 | 3 004 | 675 326 | |
| 60 | 2 3/8 | 16,70 | 11,21 | 2 903 | 652 620 | 3 214 | 722 536 |
| 62 | 17,80 | 11,94 | 3 099 | 696 683 | 3 432 | 771 544 | |
| 64 | 19,74 | 13,25 | 3 303 | 742 544 | 3 657 | 822 126 | |
| 66 | 20,63 | 13,84 | 3 495 | 785 707 | 3 870 | 870 011 | |
| 68 | 21,40 | 14,36 | 3 728 | 838 088 | 4 128 | 928 011 | |
| 70 | 22,70 | 15,23 | 3 951 | 888 220 | 4 375 | 983 539 | |
Rechtschreibfehler und technische Änderungen vorbehalten. Die angegebenen Daten sind Richtwerte ohne Gewährleistung und Garantie. Für Fragen dazu stehen wir Ihnen jederzeit zur Verfügung.
